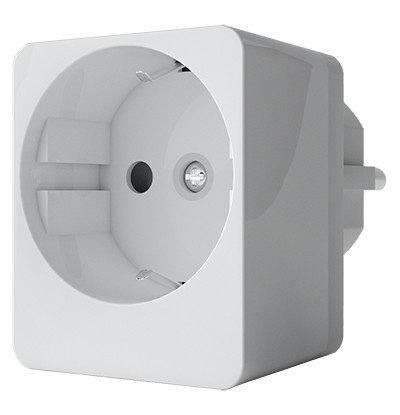

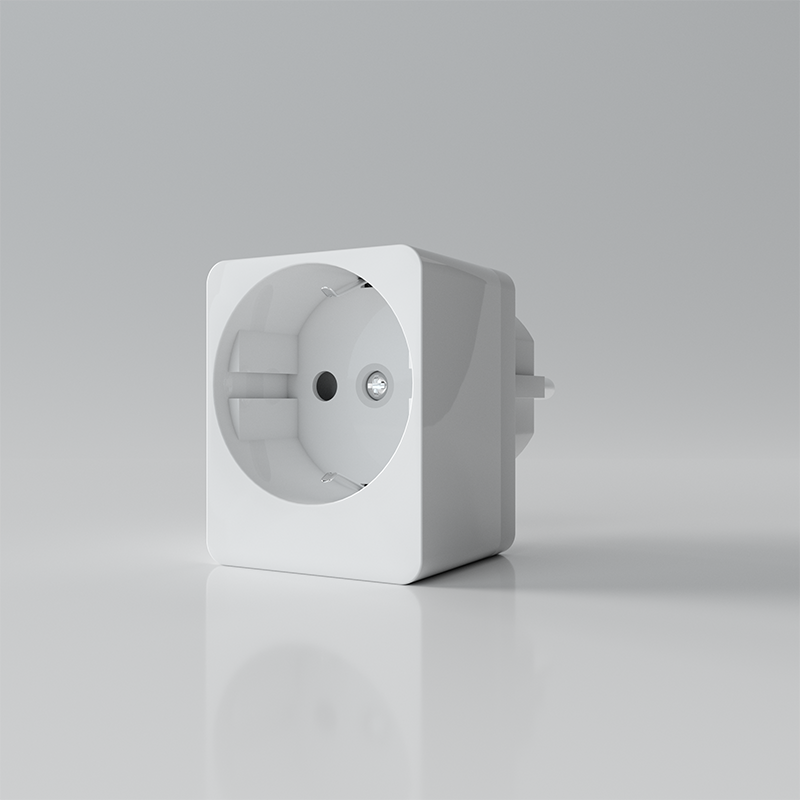

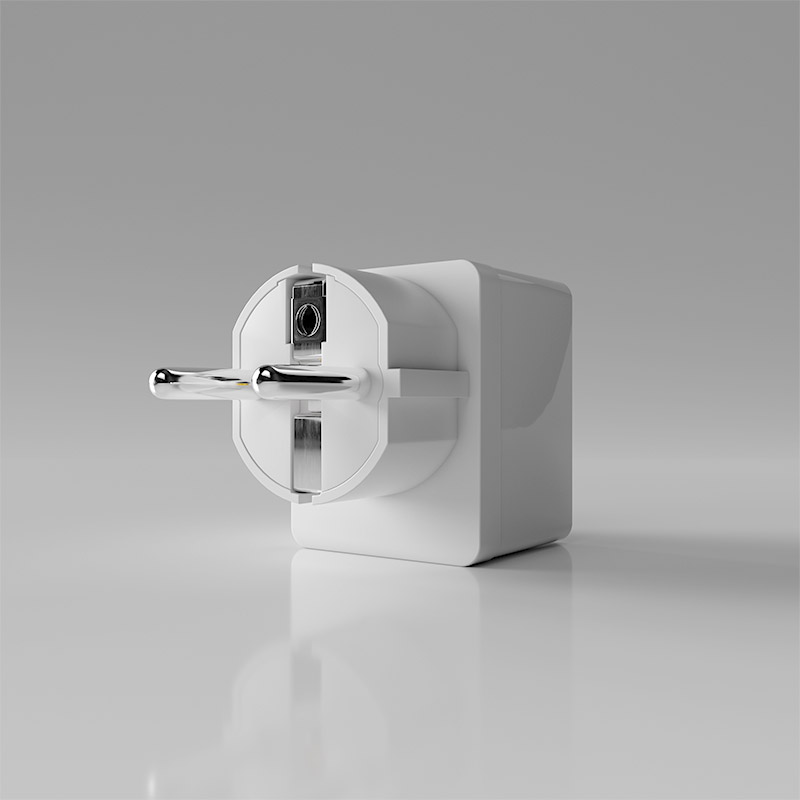

Qubino Smart Plug 16A

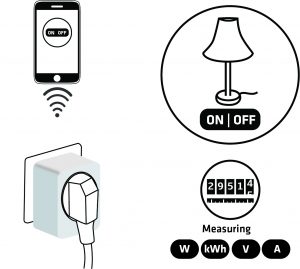

Steuern und messen Sie den Stromverbrauch eines einzelnen Geräts (z. B. Tischlampe)

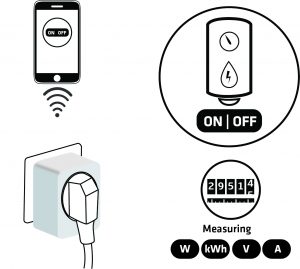

Kontrollieren und messen Sie den Stromverbrauch eines elektrischen Gerätes (zB Warmwasserspeicher)

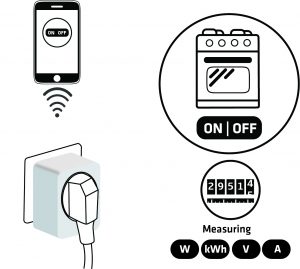

Kontrollieren und messen Sie den Stromverbrauch eines elektrischen Geräts (z. B. eines Ofens)

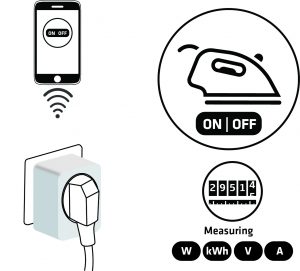

Steuern und messen Sie den Stromverbrauch eines elektrischen Geräts (z. B. eines Bügeleisens)

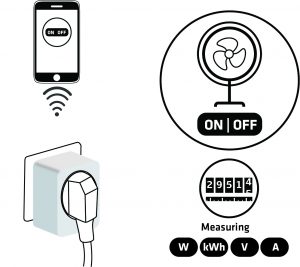

Steuern und messen Sie den Stromverbrauch eines einzelnen Geräts (z. B. eines Lüfters)

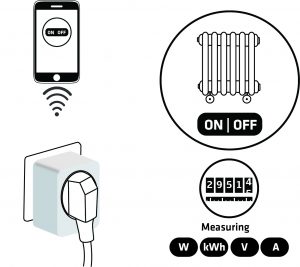

Steuern und messen Sie den Stromverbrauch eines elektrischen Geräts (z. B. eines elektrischen Heizkörpers)

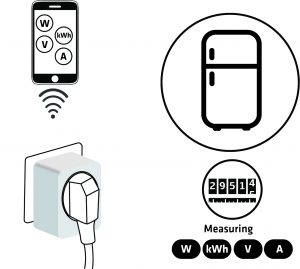

Messen Sie den Stromverbrauch des Kühlschranks aus der Ferne

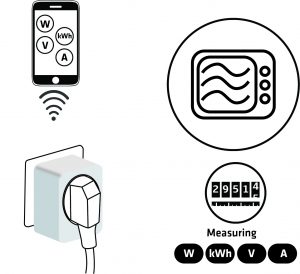

Messen Sie den Stromverbrauch von Mikrowellengeräten aus der Ferne

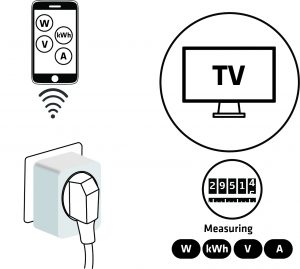

Messen Sie ferngesteuert den Stromverbrauch des Fernsehers

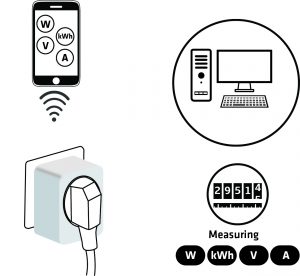

Messen Sie den Stromverbrauch des an eine Steckdose angeschlossenen Computers aus der Ferne

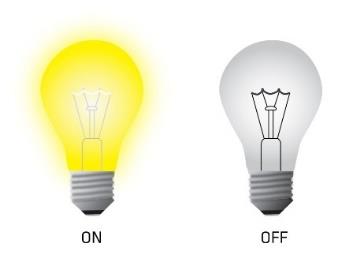

Parameter-Nr. 10 – Aktivierung / Deaktivierung der ALL ON / ALL OFF Funktionalität

Das Smart Plug 16A-Gerät reagiert auf Befehle ALL ON / ALL OFF, die vom primären oder sekundären Gateway (Hub) im Z-Wave-Netzwerk gesendet werden.

Werte (Größe ist 2 Byte dez):

• Standardwert 255
• 255 - ALL ON aktiv, ALL OFF aktiv
• 0 - ALL ON nicht aktiv, ALL OFF nicht aktiv
• 1 - ALL ON nicht aktiv, ALL OFF aktiv
• 2 - ALL ON aktiv, ALL OFF nicht aktiv

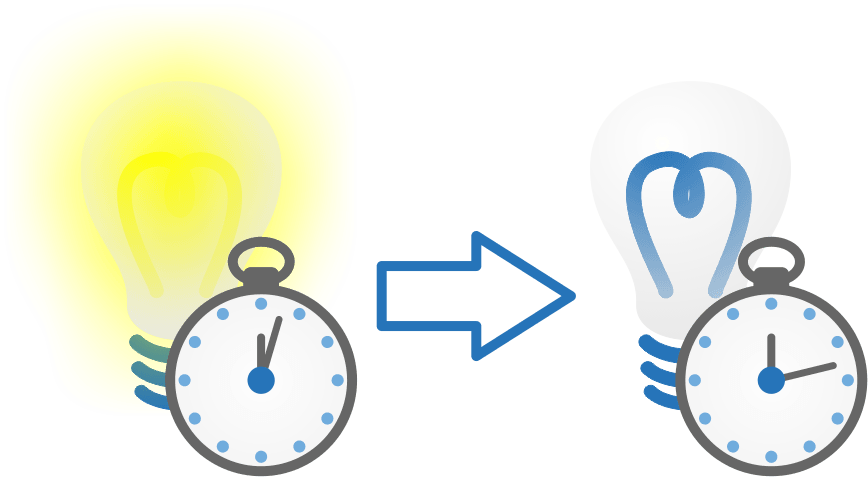

Parameter-Nr. 11 – Smart Plug 16A automatisch mit Timer ausschalten

Wenn der Smart Plug 16A eingeschaltet ist, können Sie festlegen, dass er nach einer in diesem Parameter festgelegten Zeit automatisch ausgeschaltet wird. Der Timer wird jedes Mal auf Null zurückgesetzt, wenn das Gerät einen ON-Befehl empfängt, entweder remote (vom Gateway (Hub) oder dem zugehörigen Gerät) oder lokal vom Switch.

Werte (Größe ist 2 Byte dez):

• Standardwert 0
• 0 - Auto AUS Deaktiviert
• 1 - 32535 ​​= 1 - 32535 ​​Sekunden (oder Millisekunden – siehe Parameter Nr. 15) Auto-OFF-Timer für eine bestimmte Anzahl von Sekunden (oder Millisekunden) aktiviert

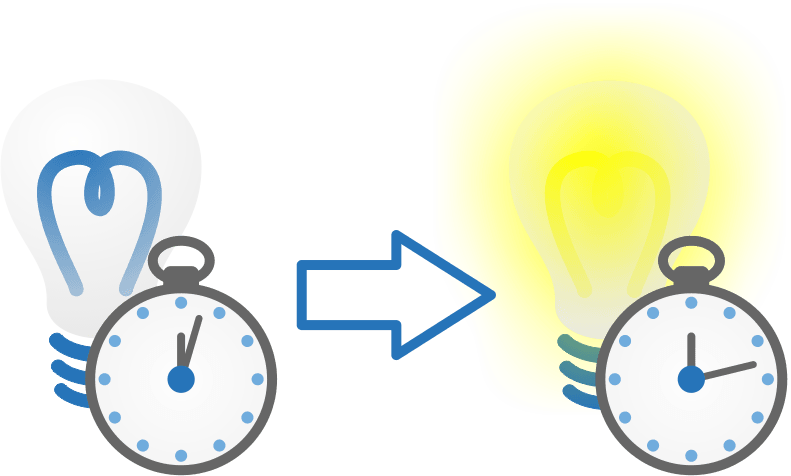

Parameter-Nr. 12 – Schalten Sie den Smart-Stecker 16A automatisch mit dem Timer ein

Wenn der Smart Plug 16A ausgeschaltet ist, können Sie ihn nach einer in diesem Parameter festgelegten Zeit automatisch einschalten lassen. Der Timer wird jedes Mal auf Null zurückgesetzt, wenn das Gerät einen AUS-Befehl empfängt, entweder remote (vom Gateway (Hub) oder dem zugehörigen Gerät) oder lokal vom Switch.

Werte (Größe ist 2 Byte dez):

• Standardwert 0
• 0 - Auto ON Deaktiviert
• 1 - 32535 ​​= 1 - 32535 ​​Sekunden (oder Millisekunden – siehe Parameter Nr. 15) Auto-ON-Timer aktiviert – für eine bestimmte Anzahl von Sekunden (oder Millisekunden).

Parameter-Nr. 15 – Stellen Sie die Timer-Einheiten auf Sekunden oder Millisekunden ein

Wählen Sie, ob Sie den Timer in den Parametern 11 und 12 in Sekunden oder Millisekunden einstellen wollen.

Werte (Größe ist 1 Byte dez):

• Standardwert 0
• 0 - Timer in Sekunden eingestellt
• 1 - Timer in Millisekunden eingestellt
  Bitte beachten Sie, dass der Wert für diesen Parameter für die Einstellungen für den Smart Plug 16A in allen oben genannten Parametern gilt (Timer ein / Timer aus).

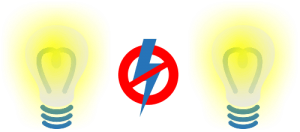

Parameter-Nr. 30 – Wiederherstellen des Ein / Aus-Status für den Smart Plug 16A nach einem Stromausfall

Dieser Parameter bestimmt, ob der Ein / Aus-Status für den Smart-Stecker 16A nach einem Stromausfall gespeichert und wiederhergestellt wird .

Werte (Größe ist 1 Byte dez):

• Standardwert 0
• 0 - Das Gerät speichert den letzten Ein / Aus-Status und stellt es nach einem Stromausfall wieder her.
• 1 - Das Gerät speichert den Ein / Aus-Status nicht und stellt ihn nach einem Stromausfall nicht wieder her, er bleibt ausgeschaltet.

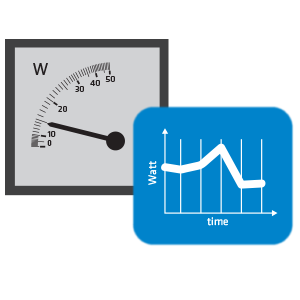

Parameter-Nr. 40 – Watt Leistungsverbrauchsberichtsschwelle für Smart Plug 16A

Wählen Sie, wie viel Stromverbrauch erhöht oder verringert werden muss, um gemeldet zu werden. Werte entsprechen Prozentsätzen. Wenn 20 (standardmäßig) eingestellt ist, meldet das Gerät Änderungen des Stromverbrauchs von 20% oder mehr im Vergleich zum letzten Messwert.

Werte (Größe ist 1 Byte dez):

• Standardwert 20
• 0 - Stromverbrauchsreporting deaktiviert
• 1 - 100 = 1% - 100% Energieverbrauchsberichte aktiviert. Ein neuer Wert wird nur angezeigt, wenn sich die Wattleistung in Echtzeit um mehr als den in diesem Parameter eingestellten Prozentwert im Vergleich zur vorherigen Wattleistung ändert, beginnend bei 1% (der niedrigste mögliche Wert ).
• HINWEIS: Der Stromverbrauch muss um mindestens 1 Watt erhöht oder verringert werden, um gemeldet zu werden, UNABHÄNGIG von dem in diesem Parameter eingestellten Prozentsatz.
• HINWEIS: Bei der Meldung von Watt meldet das Modul automatisch auch [V] (Spannung) und [A] (Ampere).

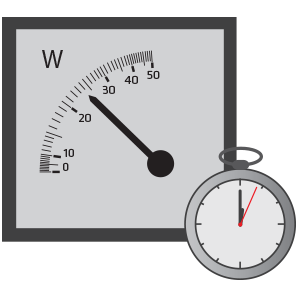

Parameter-Nr. 42 – Watt Leistungsverbrauchsberichtszeitschwelle für Smart plug 16A Load

Set-Wert bezieht sich auf das Zeitintervall, in dem der Stromverbrauch in Watt gemeldet wird (0 - 32535 ​​Sekunden). Wenn 300 eingegeben wird (Standardeinstellung), werden Energieverbrauchsberichte alle 300 Sekunden (oder 5 Minuten) an das Gateway (Hub) gesendet.

Werte (Größe ist 2 Byte dez):

• Standardwert 0
• 0 - Stromverbrauchsreporting deaktiviert
• 30 - 32535 ​​= 30 - 32535 ​​Sekunden. Energieverbrauchsberichte aktiviert. Der Bericht wird gemäß dem hier eingestellten Zeitintervall (Wert) gesendet.

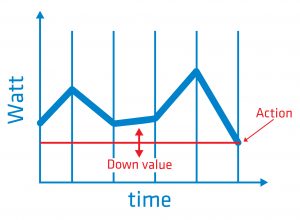

Parameter-Nr. 50 – Abwärtswert

Geringere Leistungsschwelle, die in Parameter-Nr. 52.

Werte (Größe ist 2 Byte dez):

• Standardwert 30 = 30 W
• 0 - 4000 = 0W - 4000 W Der untere Wert darf nicht größer als ein Wert sein, der in Parameter-Nr. 51
• HINWEIS: wenn Parameter-Nr. 50 Wert ist 100W, wenn die gemessene Leistung niedriger als 100W ist, wird die Assoziation gesendet, die Assoziation wird erneut gesendet, wenn die gemessene Leistung über 105W steigt. Die Leistungsschwellenstufe ist 1W

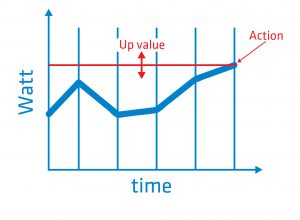

Parameter-Nr. 51 – Höherer Wert

Oberer Leistungsgrenzwert, der in Parameter-Nr. 52

Werte (Größe ist 2 Byte dezimal):

• Standardwert 50 = 50 W
• 0 - 4000 = 0 W - 400 W
• Der Up-Wert darf nicht kleiner sein als ein Wert, der in Parameter-Nr. 50.
• HINWEIS: Wenn Parameter-Nr. 51 Wert ist 200W Wenn die gemessene Leistung höher als 200W ist, wird die Assoziation gesendet. Die Assoziation wird erneut gesendet, wenn die gemessene Leistung unter 190W fällt. Die Leistungsschwellenstufe ist 1W

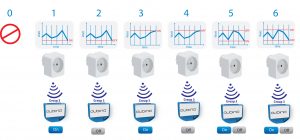

Parameter-Nr. 52 – Aktion bei Überschreitung definierter Leistungswerte (Parameter 50 und 51)

Der Parameter definiert die Art und Weise, wie Geräte der 3. Assoziationsgruppe gesteuert werden, abhängig von der aktuellen Leistungslast.

Werte (Größe ist 1 Byte):

• Standardwert 6
• 0 - Funktion inaktiv
• 1 - Schalten Sie die zugehörigen Geräte ein, sobald die Leistung unter Ab fällt Wert (Parameter Nr. 50)
• 2 - Schalten Sie die zugehörigen Geräte aus, sobald die Leistung unter den Wert für Abstieg fällt (Parameter Nr. 50)
• 3 - Schalten Sie die zugehörigen Geräte ein, sobald die Leistung über den Up-Wert steigt (Parameter Nr. 51 )
• 4 - Schalten Sie die zugehörigen Geräte aus, sobald die Leistung über den Up-Wert steigt (Parameter Nr. 51)
• 5 - 1 und 4 kombiniert. Schalten Sie die zugehörigen Geräte ein, sobald die Leistung unter den Wert für den unteren Grenzwert fällt (Parameter Nr. 50). Schalten Sie die zugehörigen Geräte aus, sobald die Leistung den Wert Up (Parameter Nr. 51) übersteigt.
• 6 - 2 und 3 kombiniert. Schalten Sie die zugehörigen Geräte aus, sobald die Leistung unter den Wert für den unteren Grenzwert fällt (Parameter 50). Schalten Sie die zugehörigen Geräte ein, sobald die Leistung über den Up-Wert steigt (Parameter Nr. 51).

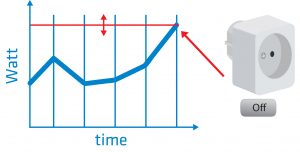

Parameter-Nr. 70 – Überlastungssicherheitsschalter

Die Funktion ermöglicht das Abschalten des gesteuerten Gerätes bei Überschreitung der definierten Leistung für mehr als 3.1s. Gesteuertes Gerät kann mit der S-Taste oder durch Senden eines Steuerrahmens wieder eingeschaltet werden. Standardmäßig ist diese Funktion inaktiv.

Werte (Größe ist 2 Byte dez):

• Standardwert 0
• 1 - 4000 = 1 W - 4000W
• 0 = Funktion nicht aktiv
• HINWEIS: Diese Funktion ist kein Überlastsicherheitsschutz. Bitte überprüfen Sie den Installationshinweis auf Einzelheiten.
• Bei Überlast wird folgende Meldung an die Steuerung gesendet :
  • COMMAND_CLASS_NOTIFICATION_V5
  • Das Feld Alarm V1 ist auf 0x08 gesetzt
  • Notification Type 0x08 und 0x09 (Ladefehler)

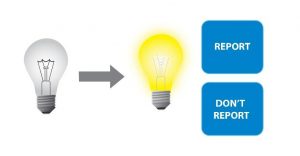

Parameter-Nr. 249 – Aktivieren / Deaktivieren der Berichterstellung für den Set-Befehl

Mit diesem Parameter ist es möglich, die Berichterstellung nach dem eingestellten Befehl zu aktivieren / deaktivieren (dh Grundeinstellung).

Werte (Größe ist 1 Byte dez):

• Standardwert 1
• 0 - deaktivieren Sie die Berichterstattung
• 1 - Aktivieren Sie das Reporting
