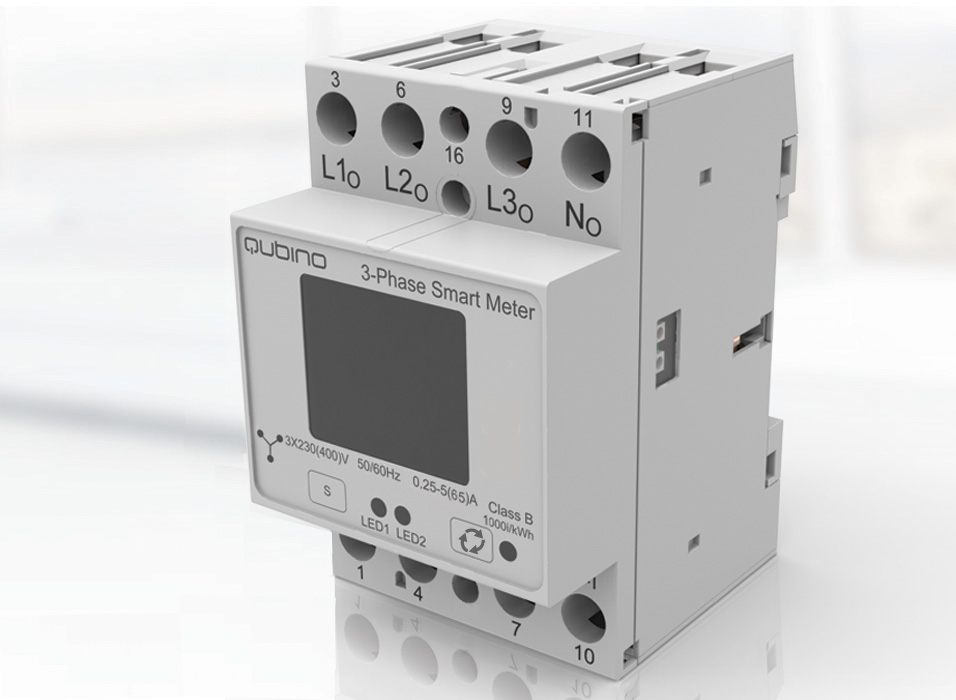

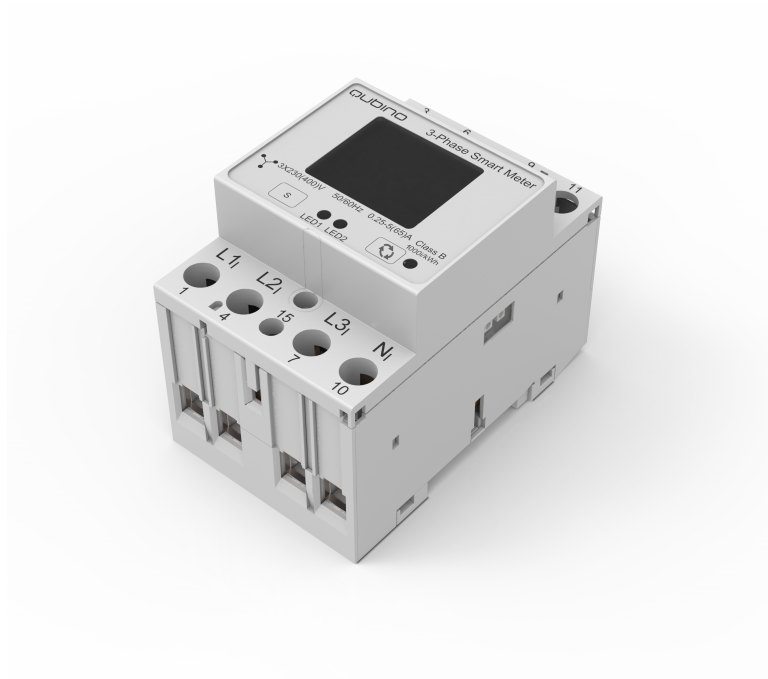

Qubino 3-Phasen Smart Meter
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
Bitte beachten Sie, dass wir uns in der Zeit vom 02.10.24 bis 04.10.24 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Daher kommt es bei unseren Artikeln vorübergehend zu längeren Lieferzeiten. Wir danken für Ihr Verständnis.
- Artikel-Nr.: QUB_ZMNHXD1
Extrem leistungsstarker Drehstromzähler – Reduzieren Sie den Energieverbrauch
Qubino 3-Phasen Smart Meter wird für Energiemessungen in dreiphasigen Stromnetzen verwendet. Er reduziert den Energieverbrauch, senkt die Stromrechnung und verbessert die Effizienz in Wohn-, Industrie- und Versorgungsunternehmen.
Top Vorteile
Es ist ein extrem vielseitiges und leistungsstarkes Z-Wave-Gerät zur Messung von Energie in einem dreiphasigen Stromnetz von bis zu 3 x 65 A. Das weltweit einzige dreiphasige Smart Meter, das den Anschluss zusätzlicher Relaisschütze und Tragschienenunterstützung ermöglicht.
Steuern Sie andere Geräte in Ihrem Z-Wave-Netzwerk
Verbinden Sie das 3-Phasen-Smart-Meter mit anderen Geräten in Ihrem Netzwerk, um ein Z-Wave-Gerät fernzusteuern und automatisch zu triggern. Und lassen Sie andere Z-Wave-Geräte Ihr Qubino 3-Phasen-Smart-Meter auslösen.
Einige Geräte in Ihrem Haushalt verbrauchen zu viel Energie
Das 3-Phasen-Smart Meter kann Geräte/Leuchten automatisch ausschalten, nachdem sie den eingestellten Stromverbrauch überschritten haben. Zum Beispiel wird die Heizung automatisch ausgeschaltet, sobald der eingestellte Stromverbrauchswert erreicht ist. Diese Funktion ist unabhängig von anderen Szenen und Gateway (Hub)-Befehlen.
Die einfachste Installation
Es gibt keine einfachere Installation als die Installation auf einer DIN-Schiene – und der Qubino 3-Phasen-Smart-Meter ist ein auf der Hutschiene montiertes Gerät.
| Funkprotokoll: | Z-Wave Plus (500-Serie-Chip) |
| Funkprotokoll: | Z-Wave Plus (500-Serie-Chip) |
Innovative Z-Wave Module für ein DIY Smart Home.
QUBINO ist eine Familie von leistungsfähigen und extrem zuverlässigen Z-Wave-Modulen, von denen viele die kleinsten ihrer Art weltweit sind. Zahlreiche bahnbrechende Innovationen und 100% Qualitätskontrolle machen QUBINO zur guten Wahl für ambitionierte Heimwerker. Diejenigen, die jedes Gerät zu Hause in ein intelligentes Gerät verwandeln und ihr ideales Smart Home schaffen wollen. Alle QUBINO Module werden in Europa hergestellt.
Wie können Sie das 3-Phasen-Smart-Meter verwenden?
Das 3-Phasen-Smart-Meter kann in vielen verschiedenen Szenen verwendet werden, um Ihr Leben angenehmer zu gestalten. Es gibt unzählige Möglichkeiten, wie Sie das Qubino 3-Phasen-Smart Meter zur Fernmessung des Stromverbrauchs Ihres Haushalts oder angeschlossener Geräte verwenden können.

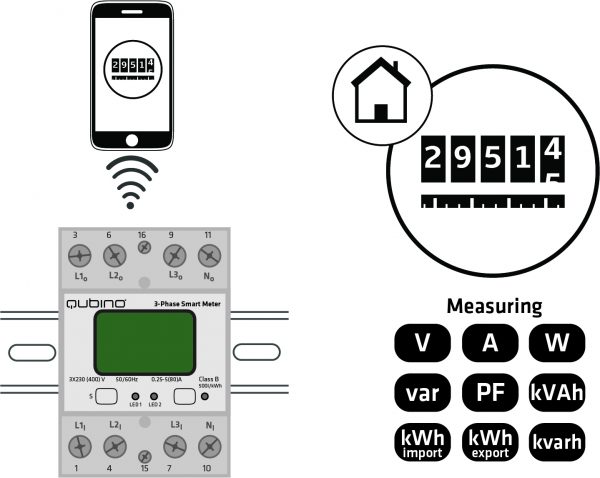

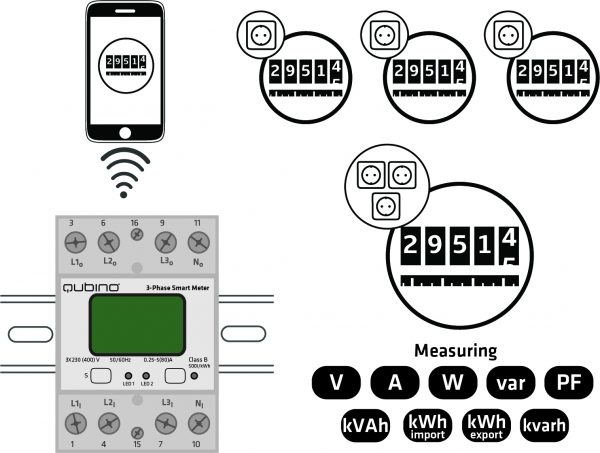

| Verfolgen Sie den Stromverbrauch des ganzen Hauses und messen Sie 9 verschiedene elektrische Werte.

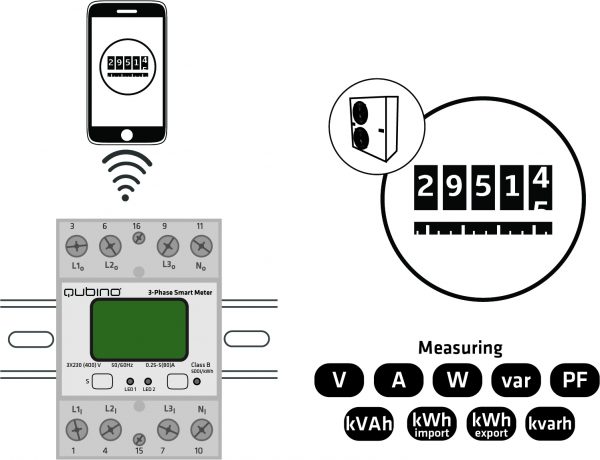

| Verfolgen Sie den Stromverbrauch eines 3-phasigen elektrischen Geräts (z. B. einer 3-Phasen-Wärmepumpe) und messen Sie bis zu 9 verschiedene elektrische Werte.
|

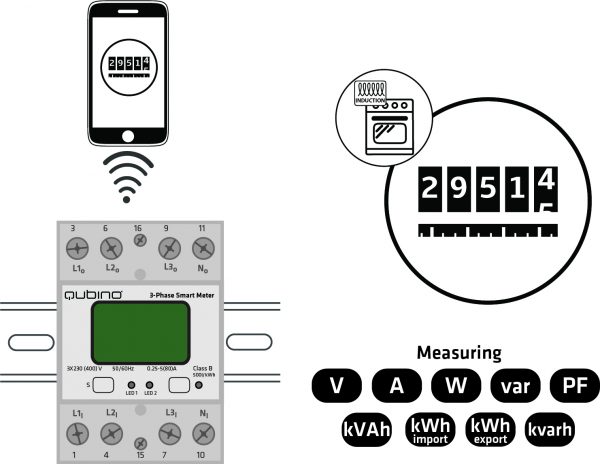

| Verfolgen Sie den Stromverbrauch eines 3-phasigen elektrischen Geräts (z. B. Induktionsherd) und messen Sie bis zu 9 verschiedene elektrische Werte.
| Messen Sie 3 verschiedene elektrische Werte (V, A, W) für jede Phase plus 5 gemeinsame elektrische Werte (Kwh, Kvar, KVarh, kVAh, PF).
|

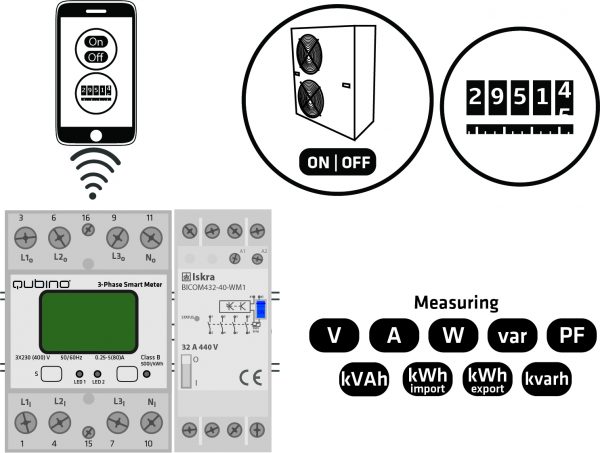

| Fernsteuerung und Messung der 3-Phasen-Leistungsaufnahme eines elektrischen Geräts. Das Gerät (zB Wärmepumpe) kann mit einem externen Schütz gesteuert werden.

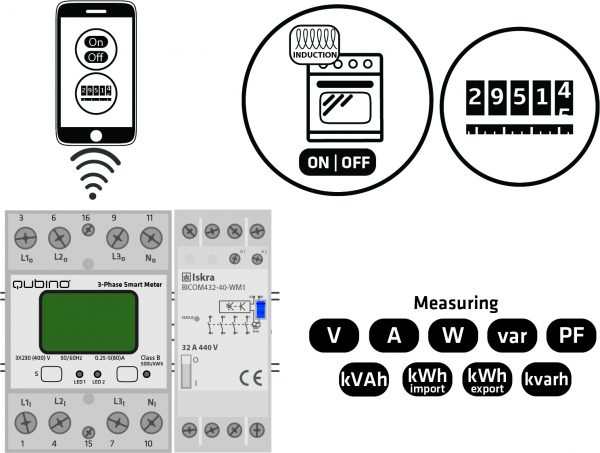

| Fernsteuerung und Messung der 3-Phasen-Leistungsaufnahme eines elektrischen Geräts. Das Gerät (z. B. Induktionsherd) kann mit einem externen Schütz gesteuert werden.
|

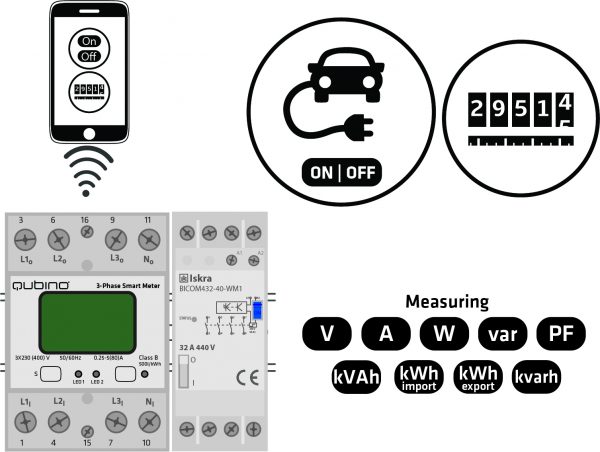

| Fernsteuerung und Messung des 3-Phasen-Stromverbrauchs eines elektrischen Geräts (z. B. genaue Information über den Stromverbrauch des Elektroautos). Das Gerät (zum Beispiel: elektrisches Ladegerät für Elektroautos) kann mit einem externen Schütz gesteuert werden.

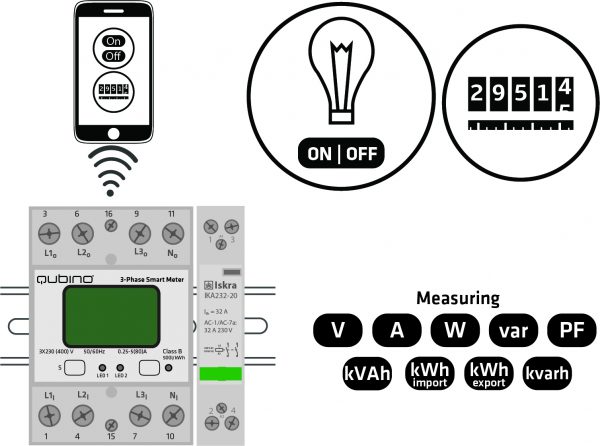

| Messen Sie remote den Stromverbrauch des gesamten Hauses und steuern Sie eine Gruppe von elektrischen Geräten (z. B. Leuchten) mit einem externen Schütz.
|

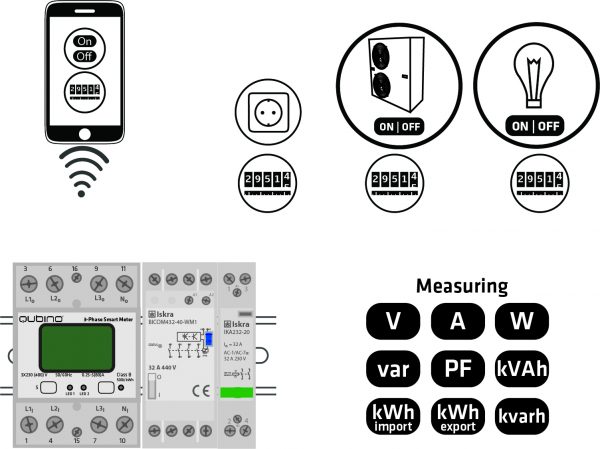

| Verfolgen Sie den Stromverbrauch für jedes der drei elektrischen Geräte und steuern Sie zwei Gruppen von elektrischen Geräten (z. B. 3-Phasen-Wärmepumpe und Beleuchtung) mit externen Schützen.

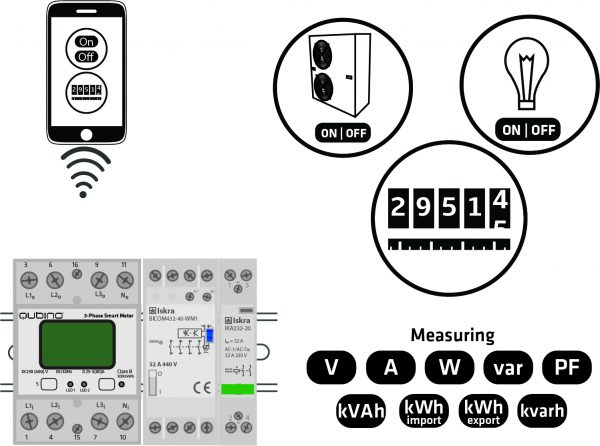

| Messen Sie ferngesteuert den Stromverbrauch des gesamten Hauses und steuern Sie zwei Gruppen elektrischer Geräte (z. B. 3-Phasen-Wärmepumpe und Beleuchtung) mit externen Schützen.
|

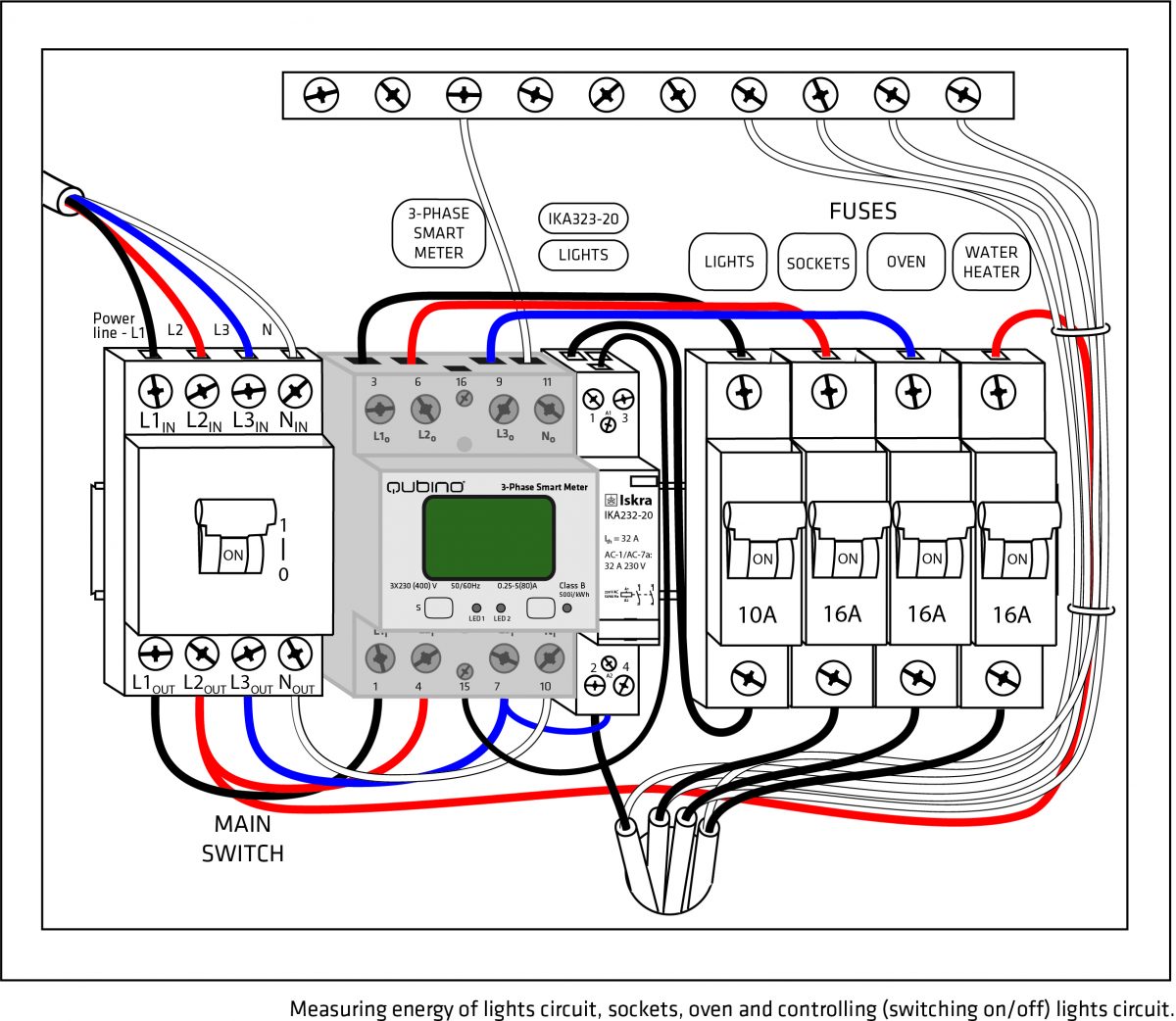

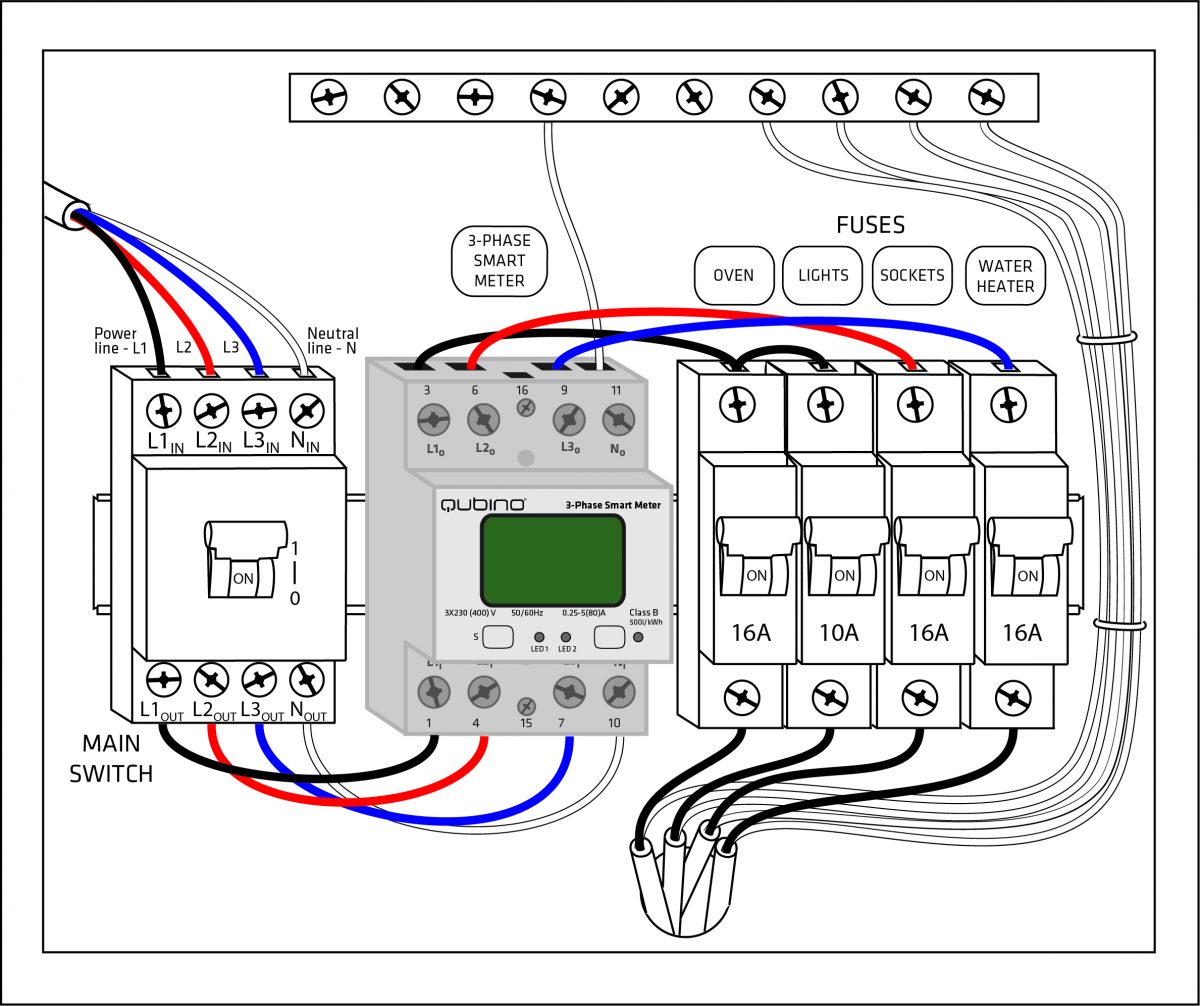

Verdrahtungsbeispiel zur Messung des Energieverbrauchs des Hauses:

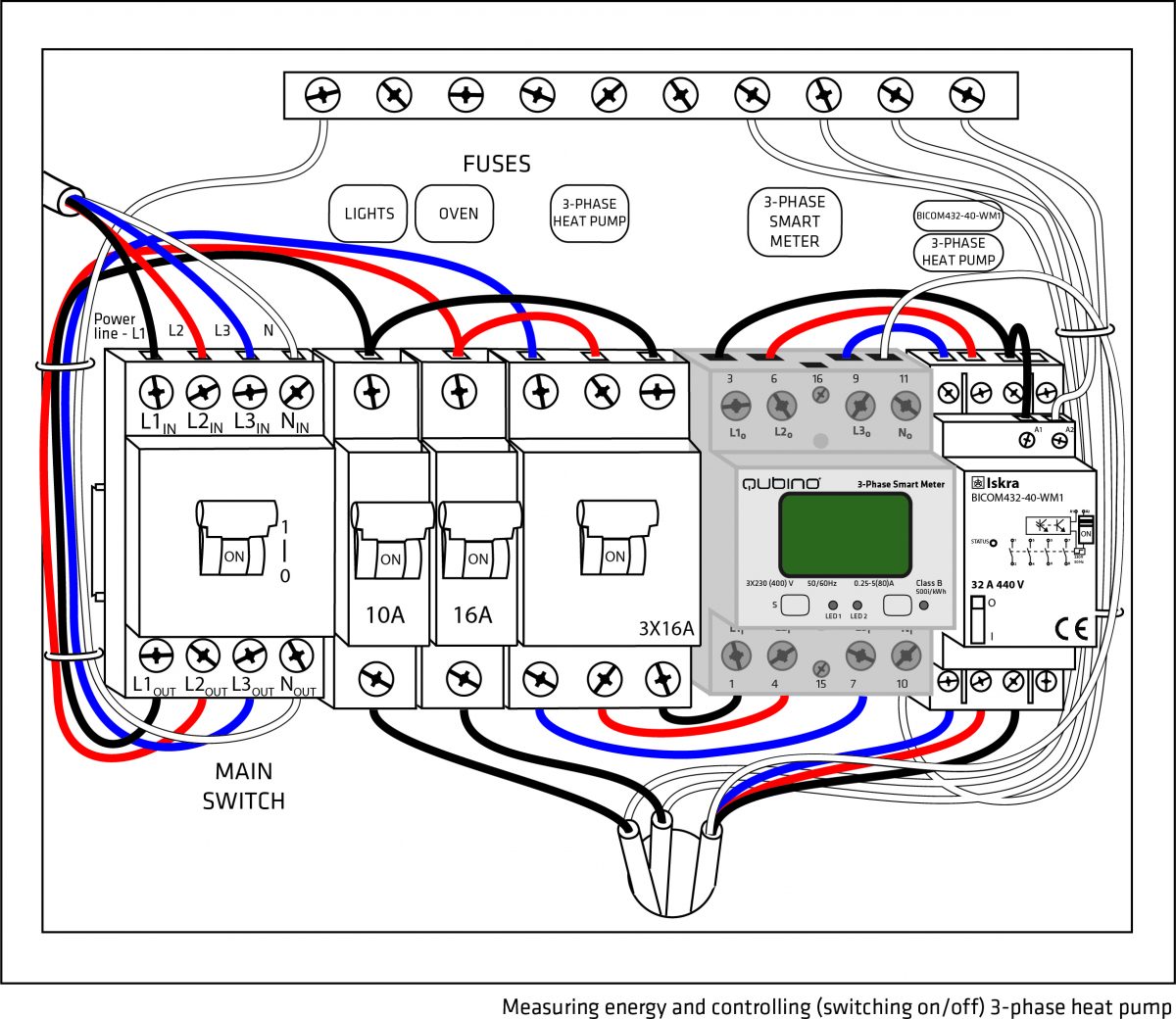

Verdrahtungsbeispiel zur Ansteuerung eines elektrischen Gerätes mit BICOM432-40-WM1:
(BICOM ist ein externes Relais, das separat verkauft wird)
Verdrahtungsbeispiel zur Ansteuerung eines elektrischen Gerätes mit IKA232-20/230V:
(IKA ist ein externes Relais, das separat verkauft wird)

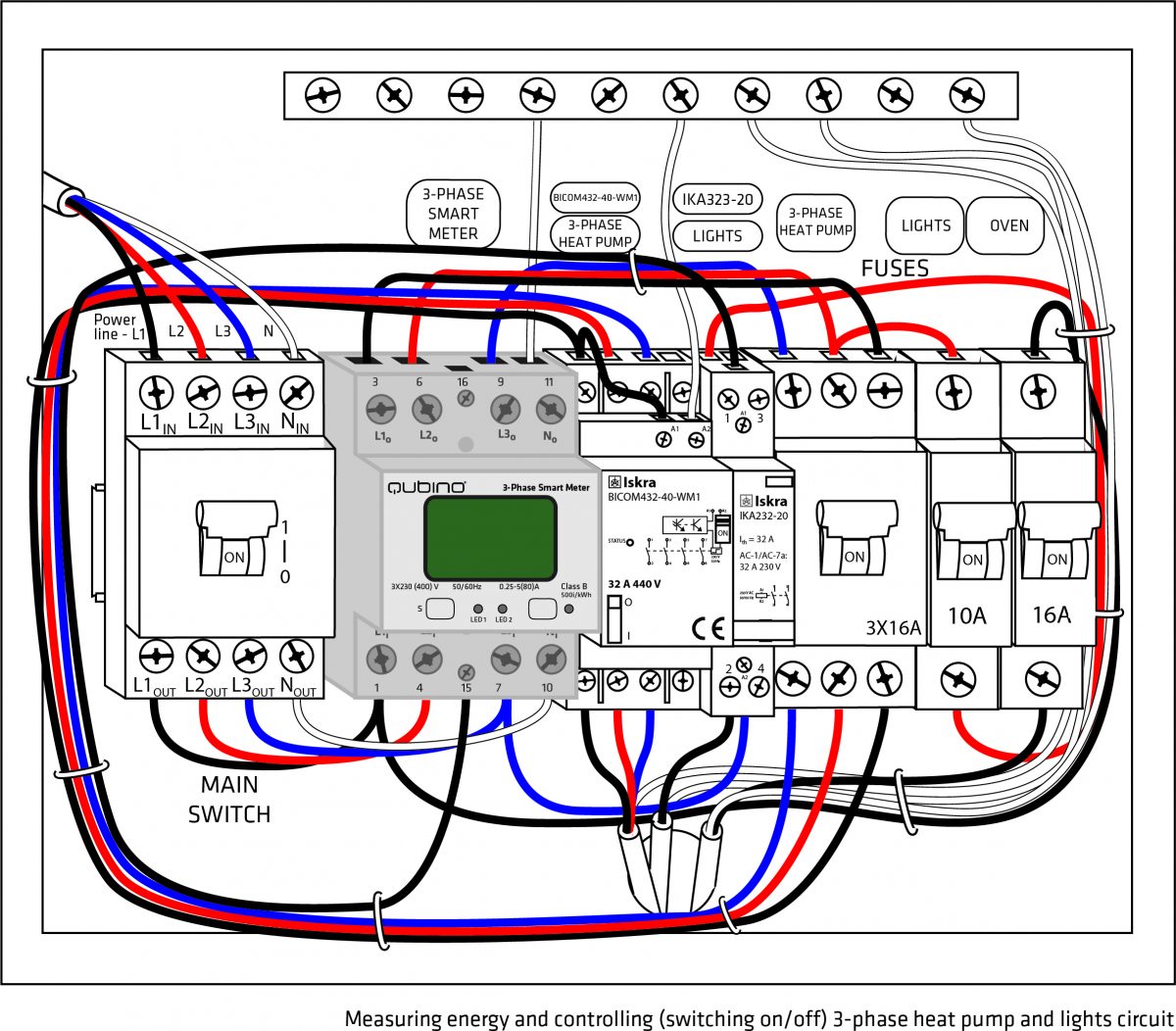

Verdrahtungsbeispiel zur Ansteuerung von elektrischen Geräten mit IKA232-20/230V und eines mit BICOM432-40-WM1:
(mit zusätzlichen externen Schützen - IKA / BICOM. IKA und BICOM sind separat erhältlich)
Es gibt 16 zusätzliche Parameter für Experten. Einige der nützlichsten sind:
- Funktion der Eingangsschalterfunktion
- Automatisches Ein-/Ausschalten des externen Relais nach der eingestellten Zeit des Ausgangs
- Berichterstattung in Watt über Leistungsänderungen oder Zeitintervalle

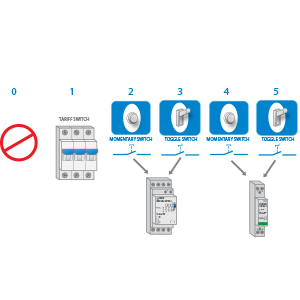

 | Parameter-Nr. 7 – Auswahl der Schaltfunktion für Eingang 1 Verfügbare Konfigurationsparameter (Datentyp ist 1 Byte DEC): Standardwert 4
|
 | Parameter-Nr. 40 - Berichterstattung über Machtwechsel Einstellwert bedeutet Prozent, Sollwert von 0 bis 100 = 0 % bis 100 %. Verfügbare Konfigurationsparameter (Datentyp ist 1 Byte DEC):
HINWEIS: Wenn die Leistung weniger als 1 W beträgt, wird der Bericht nicht gesendet (Push) HINWEIS: Wenn W für mehr als Prozentwert in diesem Parameter geändert wird -> meldet das Modul auch:
Das Modul misst einige Störungen, auch wenn am Ausgang keine Last anliegt. Um eine unbeabsichtigte Meldung zu vermeiden: Liegt die gemessene Wirkleistung (W) unter 5 W -> wird der Wert nicht gemeldet. |
 | Parameter-Nr. 42 - Berichterstattung über Zeitintervall Verfügbare Konfigurationsparameter (Datentyp ist 2 Byte DEC):
HINWEIS: Das Modul meldet folgende Werte (wenn eine Änderung aufgetreten ist):
HINWEIS: Wenn die gemessene Wirkleistung (W) unter 5W liegt -> wird der Wert im Zeitintervall gemeldet. |

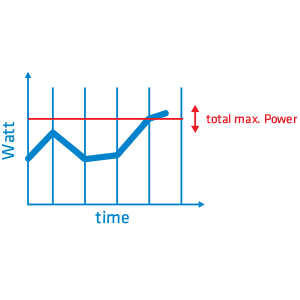

 | Parameter-Nr. 106 - Einstellung der Stromschwelle des externen IR-Relais (BICOM) - maximale Leistung aller Phasen zusammen Dieser Parameter definiert einen Schwellenwert, wenn das externe IR-Relais ausgeschaltet wird. (Wenn Parameter Nr. 100 auf den Wert 1 oder 2 gesetzt ist) Verfügbare Konfigurationsparameter (Datentyp ist 2 Byte DEC)
HINWEIS: Das Messgerät kann maximal 3x80A messen! |

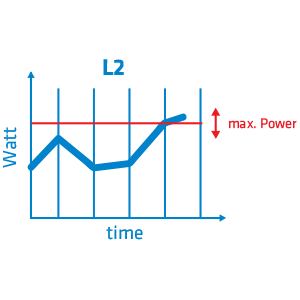

 | Parameter-Nr. 107 - Leistungseinstellung des externen Relais (IKA) - maximale Leistung bei Phase L2 Dieser Parameter definiert einen Schwellenwert, wenn das externe Relais ausgeschaltet wird (wenn der Parameter Nr. 100 auf den Wert 1 oder 2 eingestellt ist). Verfügbare Konfigurationsparameter (Datentyp ist 2 Byte DEC)
HINWEIS: Das Messgerät kann maximal 80A messen |

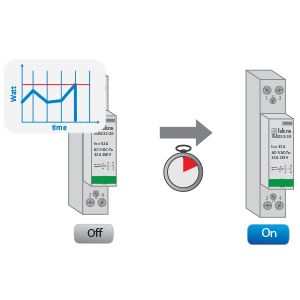

 | Parameter-Nr. 112 - Überlastung des externen Relais - Verzögerung vor dem Einschalten Das externe Relais ist wegen erkannter Überlast an L1, L2 oder L3 ausgeschaltet (Parameter Nr. 110). Es bleibt eine Zeit lang ausgeschaltet, die in diesem Parameter definiert ist. Nach dieser Zeit wird der Ausgang für eine kurze Zeit eingeschaltet, um zu prüfen, ob noch Überlast vorliegt. Verfügbare Konfigurationsparameter (Datentyp ist 2 Byte DEC):
|
Hauptanschlüsse (L1 I , L2 I , L3 I , N I , L1 O , L O , L O , N O)
- Kontakte Kapazität: 2,5 ... 16 (25) mm 2
- Verbindungsschrauben: M5
- Maximaler Drehmoment: 3,5 Nm (PZ2)
Optionale Klemmen (DI, DO)
- Kontaktkapazität: 1 ... 2,5 mm 2
- Schrauben: M3
- Maximaler Drehmoment: 1,2 Nm
Messeingang
- Art (Verbindung): dreiphasig (4u)
- Grundstrom (Ib): 5 A
- Maximaler Strom (Imax): 65 A
- Mindeststrom (Imin): 0,25 A
- Anlaufstrom: 20 mA
- Nennspannung (Un): 230 V (+ 15-20 %)
- Stromverbrauch bei Un: < 8 VA
- Nennfrequenz (Fn): 50 und 60 Hz
Genauigkeit
Aktive Energie und Kraft:
- Norm EN 62053-21: Klasse 1
- Standard EN 50470-3: Klasse b
Reaktive Energie:
- Norm EN 62053-23: Klasse 2
LED
- Farbe: rot
- Pulsfrequenz: 1000 Imp/kWh
- Geführt am: keine Lastanzeige
Optische Kommunikation
- Art: IR - zur Steuerung von BICOM432-40-IR
Digitaler Eingang (16)
- Nennspannung: 230 V (± 20 %)
Digitaler Ausgang (15)
- Nennspannung: 230 V (± 20 %)
LCD
- Display 7 + 1 Ziffer (100Wh Auflösung)
Sicherheit
- Innenzähler: Ja
- Grad der Verschmutzung: 2
- Schutzklasse: II
- Wechselspannungstest: 4 kV
- Installationskategorie: 300 VRMS Kat. III
- Standard: EN 50470
- Umgebungsbedingungen und EMV: Erfüllt Standards für aktive Energiezähler in Innenräumen. Temperatur und klimatische Bedingungen nach EN 62052-11
- Umgebungsbedingungen und Sicherheit: Erfüllt Standards für aktive Energiezähler in Innenräumen. Temperatur und klimatische Bedingungen nach EN 62052-11
- Staub-/Wasserschutz: IP20
- Betriebstemperatur: -10 ... 55 °C
- Lagertemperatur: -40 ... 70 °C
- Gehäusematerial: selbstverlöschend
UL94 V konform
- UL94 V-konform: Ja
- Innenzähler: Ja
- Grad der Verschmutzung: 2
- Wechselspannungstest: 4 kV
- Standard: EN 50470
- Entfernung: bis zu 30 m im Innenbereich (abhängig von Baumaterialien)
- Gewicht (mit Verpackung): 220 g (240 g)
- Frequenzbereich: 868,4 MHz, Z-Wave
- Installation: DIN-Schiene 35 mm (EN 60715)
- Abmessungen (BxHxT): 53,6 x 84 x 65 mm
- Paketabmessungen (BxHxT): 56 x 86 x 70 mm
- Farbe: RAL 7035
Übereinstimmung mit EG-Richtlinien
- EG-Richtlinie über Instrumente 2004/22 / EG
- EG-Richtlinie zur EMV 2004/108 / EG
- EG-Niederspannungsrichtlinie 2006/95 / EG
- EG-Richtlinie WEEE 2002/96 / EG
