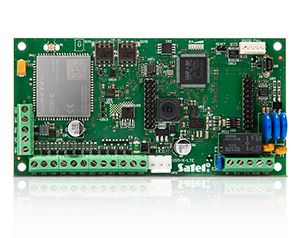

Satel GSM-X LTE

228,48 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Betriebsurlaub
Bitte beachten Sie, dass wir vom Montag 30.08.21 bis zum Montag 13.09.21 Betriebsferien haben. Eingehende Bestellungen werden verzögert bearbeitet. Wir danken Ihnen für Ihr Verständnis.
  • SATEL_GSM-X-LTE
Universelles, multifunktionales Kommunikationsmodul GSM-X LTE bietet eine erweiterte... mehr
Produktinformationen "Satel GSM-X LTE"

Universelles, multifunktionales Kommunikationsmodul

GSM-X LTE bietet eine erweiterte Funktionalität im Bereich der Kommunikation und Unterstützung von deren verschiedenen Kanälen. Das Gerät ist mit einem Zellulartelefon ausgestattet, welches die Datenübertragung in der LTE*-Technologie unterstützt.

Dieses Modul kann zur Realisierung der Überwachung in Alarmsystemen genutzt werden. Zu diesem Zweck wird es an den Dialer der Zentrale oder an deren entsprechend konfigurierte Ausgänge angeschlossen.

Ein wichtiges Merkmal des Gerätes ist die Möglichkeit der Erweiterung um das Ethernetmodul GSM-X-ETH, wodurch eine Überwachung auf zwei voneinander unabhängigen Wegen realisiert werden kann (Datenübertragung über zellulares Netzwerk* und Ethernet). Eine andere Option ist der Betrieb mit dem Telefonmodul GSM-X-PSTN – ein alternativer Übertragungskanal ist dann das analoge Telefonnetz PSTN. Die ständige Kontrolle des Status der Verbindungen mit der Leitstelle sowie die Austauschbarkeit der Übertragungskanäle verursachen, dass die strengen Anforderungen der Norm EN 50136 im Bereich des sog. Dual Path Reporting erfüllt sind.

GSM-X LTE ermöglicht, Benachrichtigungen an 8 Telefonnummern zu übersenden – dies kann auf verschiedene Weise erfolgen: per Sprachmeldungen, SMS oder PUSH Nachrichten evtl. CLIP-Service.

Das Modul bietet einen umfassenden Betrieb mit den Zentralen INTEGRA und INTEGRA Plus. Angeschlossen an die RS-232-Schnittstelle der Zentrale wird es die Aufschaltung und Benachrichtigung realisieren (im Falle der Zentralen INTEGRA Plus, basiert der SMS-Inhalt direkt auf der Ereignisliste). Es ermöglicht auch die Fernparametrierung dieser Zentralen über einen Computer mit installiertem Programm DLOADX und die Verwaltung von Alarmsystemen mithilfe des Programms GUARDX.

Das Gerät kann eine analoge Telefonleitung völlig ersetzen, indem es als Backup-Verbindungskanal betrieben wird. Wenn die Leitung nicht zugänglich ist, leitet es die Sprachnachrichten an das zellulare Netzwerk weiter. Im Falle der PBX-Telefonanlagen kann es als eine zusätzliche externe Leitung betrieben werden.

GSM-X LTE ist mit 4 programmierbaren Ausgängen ausgestattet, die per Fernzugriff mittels SMS, CLIP, DTMF, mobiler GX CONTROL App oder Konfigurationsprogramm GX Soft gesteuert werden können. Dadurch kann es zur Fernsteuerung eines Alarmsystems oder anderer Geräte verwendet werden.

Die Parametrierung und Konfiguration erfolgt über einen Computer mit installiertem Programm GX Soft. Die Verbindung mit dem Modul kann lokal (USB-Port) oder per Fernzugriff (Datenübertragung über zellulares Netzwerk* / Ethernet**) stattfinden.

Die Fernaktualisierung des Gerätes (dessen Firmware) ist dank dem Betrieb mit dem Aktualisierungsserver UpServ möglich.

Das eingebaute Zellulartelefon verfügt über zwei Steckplätze für die Nano-SIM-Karten. Wenn keine Verbindung mit dem Netzwerk des Betreibers der ersten Karte besteht, schaltet das Modul automatisch auf die zweite Karte um, um die ständige Kommunikation aufrecht zu erhalten.

  • Dual Path Reporting gemäß EN 50136**/***
  • Ereignisübertragung: Audio (zellulares Netzwerk / PSTN***) / SMS / LTE*/ Ethernet**
  • Umwandlung und Weitersendung von Ereigniscodes aus anderen Geräten (Simulation der telefonischen Leitstelle)
  • Benachrichtigung an maximal 8 Telefonnummern
  • Benachrichtigung: Audio / SMS / PUSH / CLIP
  • Umwandlung der PAGER-Textmeldungen in SMS-Nachrichten
  • Simulation einer analogen Telefonleitung bei Verwendung einer zellularen Verbindung – GSM-Gateway
  • Umschalten der Verbindungen auf das zellulare Netzwerk bei Störung der analogen Telefonleitung
  • Kompatibilität mit den Zentralen INTEGRA und INTEGRA Plus:
    • schneller Datentransfer über RS-232
    • Aufschaltung TCP/IP oder über PSTN***
    • automatische Erstellung von Benachrichtigungsinhalten (INTEGRA Plus)
    • Möglichkeit der Fernparametrierung der Zentralen (DLOADX) und Fernverwaltung des Systems (GUARDX)
  • SMS- und CLIP-Empfänger für die Leitstelle STAM-2
  • 8 programmierbare Eingänge (NO, NC)
  • 4 Ausgänge (OC), steuerbar mittels SMS / CLIP / DTMF / GX CONTROL / GX Soft
  • Bedienung von zwei SIM-Karten
  • Möglichkeit der Guthabenüberprüfung von Prepaid-Karten und Benachrichtigung über eine Limitunterschreitung
  • Konfiguration der Moduleinstellungen:
    • lokal – Computer mit installiertem Programm GX Soft, der an den USB-Port des Moduls angeschlossen ist
    • per Fernzugriff - Computer mit installiertem Programm GX Soft, der sich mit dem Modul unter Verwendung der Datenübertragung über zellulares Netzwerk* oder Ethernet** verbindet
  • Zusammenarbeit mit der mobilen GX CONTROL App
  • Möglichkeit der Firmwareaktualisierung per Fernzugriff
  • Möglichkeit, das entsprechende Netzteil APS-412, APS-612 oder APS-1412 anzuschließen
  • Möglichkeit der Erweiterung um das Ethernetmodul GSM-X-ETH oder wechselweise das Telefonmodul GSM-X-PSTN



* Datenübertragung in der Technologie LTE/HSPA+/EDGE/GPRS – je nach Möglichkeiten des zellularen Netzwerkes
** bei Betrieb mit GSM-X-ETH
*** bei Betrieb mit GSM-X-PSTN

Firma SATEL sp. z o.o. ist ein privates Unternehmen mit 100 % polnischem Kapital, das sich mit der Entwicklung, Herstellung und Vertrieb von hochwertigen elektronischen Alarmanlagen befasst. Die Produktpalette von SATEL umfasst hauptsächlich Alarmzentralen, Signalgeber, Melder, Leitstellen, Funksteuerungen und Schaltnetzgeräte.

Die Anlagen und die dazugehörige Software basieren auf innovativen Lösungen, die von Grund auf durch das qualifizierte Ingenieur-Team der Forschungsabteilung entwickelt werden. Ständige Investitionen in neue Technologien haben der Firma SATEL die Stellung eines marktführenden Unternehmens verschafft, und die Geschicklichkeit, mit der auf die wechselnden Marktbedürfnisse eingegangen wird, führt zur Entwicklung des Know-hows und zur Verbesserung der Lebensqualität der Benutzer unserer Produkte.

Der Fertigungsprozess verläuft fast zu 100 % automatisch, unter Einsatz einer Fertigungslinie führender Hersteller, wodurch konstante Herstellungsbedingungen und ein höchst zuverlässiges Produkt gewährleistet werden können. Der Einsatz modernster Technologien und die ständige Zusammenarbeit mit den Lieferanten hochwertiger Baugruppen garantiert eine hohe Qualität der technischen Erzeugnisse. Durch die große Kapazität des Maschinenparks und seinen universalen Charakter kann ein sehr attraktives Preis-Leistungs-Verhältnis für alle Produkte erreicht werden.

Um in jeder Fertigungsphase – von der Entwicklung über die Prototypfertigung bis hin zur Serienproduktion – die höchste Qualität zu gewährleisten, muss jedes Produkt eine Reihe von Bedingungen erfüllen. Es wird mehrmals getestet, um optimale Eigenschaften wie Zuverlässigkeit, einfache Installation und Bedienbarkeit zu sichern. Darüber hinaus wird bei SATEL ein zertifiziertes Qualitätsmanagement nach der Norm ISO 9001:2008 angewandt.

Die Produkte von SATEL haben bereits das Vertrauen Tausender Händler, Errichter, Wachschutzunternehmen und Betreiber im In- und Ausland gewonnen. Eine Kette von Vertragshändlern deckt das gesamte polnische Gebiet ab, und die dynamische Entwicklung des Exports ist der beste Beweis für die erfolgreiche Zusammenarbeit mit Partnern aus über 60 Ländern in Europa und Asien.

Wir bieten unseren Kunden kompletten Service und Beratung, Unterstützung für Errichter über eine Hotline, ein technisches Diskussionsforum, direkten Kontakt zur Verkaufsabteilung und die Möglichkeit persönlichen Treffens mit den Vertretern und der Geschäftsleitung der Firma auf Fachmessen. Alle Hinweise von unseren Kunden werden laufend analysiert und bilden so einen starken Ansporn für die Weiterentwicklung und Verbesserung der Erzeugnisse.

Seit der Entstehung im Jahre 1990 entwickelt sich das Unternehmen ständig weiter. Aus diesem Grunde steigt auch die Anzahl der Beschäftigten und beträgt heute ca. 300 Miterbeiter. Die gute Arbeitsatmosphäre und die Mitwirkung des ganzen Teams an der Entwicklung der Firma gehören zu den wichtigsten Faktoren, die sich unmittelbar auf die wachsende Zufriedenheit der Kunden, und letztlich auch auf den Markterfolg des Unternehmens auswirken.

GSM-X LTE ist ein universelles Kommunikationsmodul, das hoch entwickelte Funktionalität und... mehr

GSM-X LTE ist ein universelles Kommunikationsmodul, das hoch entwickelte Funktionalität und Bedienkomfort auf vielen Kommunikationswegen bietet.

Es ist in der Lage, viele Applikationen zu verorten, die parallel genutzt werden können.



Volle Flexibilität

Das Modul kann in vielen bereits bestehenden als auch in neu eingerichteten Installationen verwendet werden. GSM-X LTE kann Informationen über Ereignisse von einer angeschlossenen Alarmzentrale oder Steuerung empfangen, um sie der Überwachungsstation des Sicherheitsdienstes oder interessierten Personen via zellulares Netzwerk, Ethernet* oder analoge Telefonleitung PSTN** zu übermitteln.

Das Modul kann zur Ausführung der Fernsteuerungsfunktionen dienen, z.B. Scharfschaltung oder Toröffnung, u.a. mithilfe der mobilen App.

GSM-X LTE kann älteren Alarmsystemen „neues Leben” verleihen.

* Bei Zusammenarbeit von GSM-X LTE mit GSM-X-ETH
** Bei Zusammenarbeit von GSM-X LTE mit GSM-X-PSTN



Kompatibilität mit den Alarmzentralen INTEGRA und INTEGRA Plus

GSM-X LTE arbeitet mit Geräten der Serie INTEGRA und INTEGRA Plus zusammen (Verbindung über RS-232). Es kann die Ereignisübertragung aus diesen Zentralen mit allen verfügbaren Kanälen realisieren: Audio (über zellulares Netzwerk oder PSTN*), SMS, Ethernet** und LTE***. Zusätzlich ist für INTEGRA Plus eine Funktion für die automatische Erstellung von SMS-Benachrichtigungen vorhanden – der Inhalt dieser Nachrichten basiert direkt auf der Ereignisliste.

GSM-X LTE ermöglicht außerdem eine Fernverbindung mit der Programmierung für die Zentralen INTEGRA und INTEGRA Plus:

  • DLOADX – notwendig zur Konfiguration
  • GUARDX – notwendig zur Supervision und Administration von Alarmsystemen.

* Bei Zusammenarbeit von GSM-X LTE mit GSM-X-PSTN
** Datenübetragung über Ethernet - bei Zusammenarbeit von GSM-X LTE mit GSM-X-ETH
*** Datenübertragung über zellulares Netzwerk in der LTE/HSPA+/EDGE/GPRS Technologie - je nach Netzwerkmöglichkeiten



Kommunikation

Das Gerät verfügt über ein Mobiltelefon. Es besitzt zwei Steckplätze für SIM-Karten und erlaubt die Nutzung der Dienste verschiedener Mobilfunkbetreiber. Sollten Verbindungsprobleme mit einer der Karten auftreten, wird automatisch eine Verbindung mit der zweiten hergestellt, um eine ständige Kommunikation aufrecht zu erhalten. Eine große Annehmlichkeit stellt die Bedienungsmöglichkeit mit Prepaid-Karten dar, deren Guthaben geprüft und min. Kontostand gemeldet werden kann.

Ein unbestreitbarer Vorteil des Gerätes ist die Möglichkeit der einfachen Erweiterung mit einem der Module: Ethernetmodul GSM-X-ETH oder Telefonmodul GSM-X-PSTN. Dies bietet Zugang zu weiteren Kommunikationskanälen – zum Ethernet oder analogen Telefonnetz.



Effektives Monitoring

Im Überwachungsbereich, erfolgt eine wirksame Übertragung der Informationen:

  • über zellulares Netzwerk* - mithilfe der TCP- oder UDP-Protokolle
  • akustisch – Audiopfad über zellulares Netzwerk oder PSTN**
  • in Textform – SMS
  • über Ethernet*** - via TCP oder UDP.

* Datenübertragung über zellulares Netzwerk in der LTE/HSPA+/EDGE/GPRS Technologie - je nach Netzwerkmöglichkeiten
** Verbindung über analoge Telefonleitung - bei Zusammenarbeit von GSM-X LTE mit GSM-X-PSTN
*** Datenübetragung über Ethernet - bei Zusammenarbeit von GSM-X LTE mit GSM-X-ETH

Sollten Ereignisse durch die Nutzung von Mobilfunknetz oder per Ethernet*** (TCP oder UDP-Protokoll) abrufbar sein, benutzt das Modul zwei Übertragungsformate:

  • SIA-IP (zur Zusammenarbeit mit einer beliebigen Monitoring-Station)
  • SATEL (zur Zusammenarbeit mit Geräten der SATEL Produktionslinie: der Monitoring-Station STAM-2 oder dem Monitorkonverter TCP/IP zum Format Audio SMET-256).

Die Unterstützung verschiedener Übertragungswege – innerhalb eines Gerätes – garantiert eine schnelle und sichere Information. Jeder dieser Wege ist unabhängig nutzbar, mit konkreten Aufgaben definierbar.



Dual Path Reporting (Zwei-Wege-Monitoring)

GSM-X LTE mit angeschlossenem GSM-X-ETH ermöglicht die Aufschaltung auf zwei unabhängigen Übertragungskanälen: über Mobilfunknetz* oder Ethernet (mit optionaler Prioritätseinstellung). Das Gerät kontrolliert ständig die Verbindung zur Monitorstation, und ersetzt falls nötig, einen Kanal durch einen zweiten.

Wenn jedoch das GSM-X LTE mit GSM-X-PSTN betrieben wird, kann das Dual Path Reporting über zellulares Netzwerk oder analoge Telefonleitung erfolgen.

GSM-X LTE bietet die Möglichkeit der Aufschaltung an zwei autonome Leitstellen. Jeder von ihnen können bei Bedarf zwei IP-Adressen (Übertragung TCP/UDP) oder zwei Telefonnummern (Audioübertragung) zugewiesen werden.

* Datenübertragung in der LTE/HSPA+/EDGE/GPRS-Technologie - je nach Möglichkeiten des Mobilfunknetztes



Benachrichtigung

Das Modul GSM-X LTE sichert die Nachrichtenübertragung an maximal 8 Telefonnummern. Diese Funktion wird wie folgt realisiert:

  • akustisch – durch eine integrierte Sprachbenachrichtigung
  • durch SMS-Nachrichten
  • durch PUSH-Benachrichtigungen
  • durch den CLIP-Service.

Das Gerät ist in der Lage, eine Benachrichtigung über mehrere unabhängige Wege an den Empfänger zu senden. Die Ereignisinformation wird über alle vorprogrammierten Wege gesendet, wodurch die Information den Empfänger auch dann sofort erreicht, wenn einer der Übertragungswege nicht zugänglich ist.



GSM - Schnittstelle

Das Modul kann eine Analogleitung vollständig ersetzen. Währenddessen generiert es die für sie charakteristischen Spannungszustände und die Verbindungssignale (z.B. Leitung frei/ nicht zugänglich) und nach Herstellung einer Mobilfunknetzverbindung zeigt es die daraus ankommenden Signale an. Sollte die Leitung nicht zugänglich sein, leitet es eine Sprachnachricht an das Mobilfunknetz weiter. Im Falle einer PBX-Abonnenten-Zentrale erfüllt es die Rolle einer zusätzlichen Außenleitung, was eine Kostenoptimierung der ausgehenden Verbindungen (zu Mobilfunknetzen) ermöglicht . Ebenso kann das Modul Verbindungen filtern, einen Klingelton sowie Informationen über eingehende Rufnummern generieren (Caller ID).



Fernbedienung

GSM-X LTE verfügt über 4 Ausgänge, die fernbedient und praktisch von jedem Ort auf verschiedene Weise aktiviert werden können.

Neben der Arbeit des Alarmsystems funktioniert das GSM-X LTE Modul ideal bei der Umsetzung der Automatisierung. Es kann ebenfalls Beleuchtung, Tore, Pforten, Rollläden oder Elektroventile steuern. Es ist in der Lage die Heizung zu starten, die Klimaanlage, Rauchabzugs- und Bewässerungsanlagen einzuschalten u.v.m.



Mobiler Zugang

Mobile Applikation GX CONTROL ermöglicht Konfiguration:

  • die Überprüfung des Zustandes der Ein- und Ausgänge (der verbundenen Geräte)
  • Fehlerdurchsicht mit Möglichkeit zur Löschung
  • Ansicht des Ereignisspeichers mit Filtermöglichkeit
  • Fernsteuerung der Modulausgänge (der mit ihnen verbundenen Geräte)

Die PUSH-Berichte sichern dem Benutzer eine ständige Benachrichtigung.

Wichtig ist, dass die Konfiguration der Applikation sehr einfach ist, ähnlich der Verbindung mit dem Modul. Es reicht aus, vom Applikationslevel eine SMS an das Gerät zu senden, um als Antwort die Konfigurationsdaten zu erhalten. Eine andere, ebenfalls bequeme Art und Weise ist das Scannen des QR-Codes, der in der Applikation GX Soft generiert ist.



Funktionale Software

GX Soft ist ein weiterentwickeltes Instrument, ausgestattet mit einem angenehmen und gut lesbaren Interface, zur Konfiguration wie auch zur Diagnostik der SATEL-Kommunikationsmodule bestimmt.

Die Interaktion mit dem Programm findet lokal (per USB) oder per Fernzugriff statt (per Ethernet* oder Mobilfunknetz).

*Bei Zusammenarbeit von GSM-X LTE mit GSM-X-ETH



Bequeme und sichere Verbindung

Der SATEL-Verbindungsservice gewährleistet eine bequeme Nutzung der vielfältigen Funktionalität von GX CONTROL und GX Soft. Die Verbindung der Applikation GX CONTROL und der Software GX Soft mit dem Modul GSM-X LTE ist in kurzer Zeit herzustellen. Für diesen Prozess benötigt man weder eine externe IP-Adresse, noch eine erweiterte Netzwerkkonfiguration. Die gesendeten Daten sind mithilfe eines anspruchsvollen Algorithmus chiffriert, um die Sicherheit der Übertragung zu sichern.

Anzahl von OC-Ausgängen 4 Anzahl von Eingängen 8 Spannungsversorgung... mehr
Anzahl von OC-Ausgängen 4
Anzahl von Eingängen 8
Spannungsversorgung (±15%)
12 V DC
Abmessungen des Gehäuses 126 x 158 x 46 mm
Abmessungen der Elektronikplatine 141 x 70 mm
Betriebstemperatur -10...+55°C
Ruhestromaufnahme 170 mA
Max. Stromaufnahme 520 mA
Gewicht
269 g
Max. Luftfeuchtigkeit 93±3%
Umweltklasse gem. EN50130-5 II
Anzahl der Stromversorgungsausgänge 1
Ausgänge des Typs OC 50 mA / 12 V DC
AUX- Ausgänge 300 mA / 12 V DC
pdf_linktxt]EN-50136 DP 4 mehr

pdf_linktxt]EN-50136 DP 4
