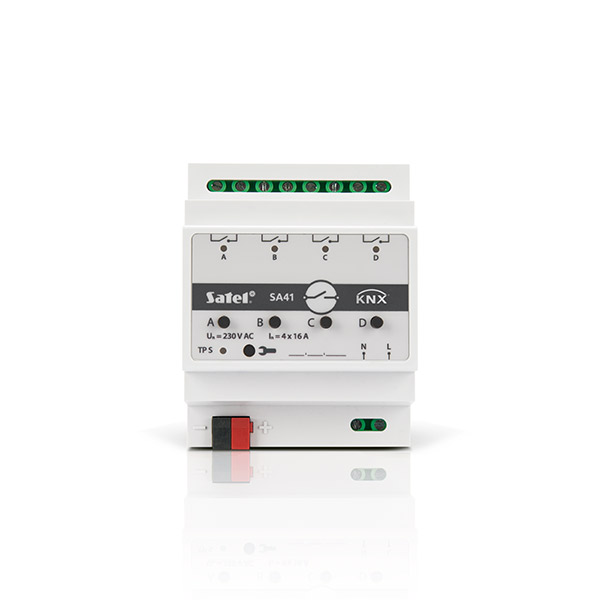

Satel KNX-SA41 Universal-Schaltaktor 4-fach
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
Bitte beachten Sie, dass wir uns in der Zeit vom 02.10.24 bis 04.10.24 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Daher kommt es bei unseren Artikeln vorübergehend zu längeren Lieferzeiten. Wir danken für Ihr Verständnis.
- Artikel-Nr.: SATEL_KNX-SA41
Das Modul KNX-SA41 ist ein universeller Schaltaktor, der die Steuerung von elektrischen Geräten (z.B. Beleuchtung, Lüfter) ermöglicht. Die Telegramme, die das Modul von verschiedenen Arten der KNX-Geräten (z.B. von Sensoren) empfängt, werden in bestimmte Aktionen wie Einschalten/Ausschalten des Lichts oder Lüfters umgewandelt.
Das Modul verfügt über 4 Relaisausgänge. Jeder von diesen Ausgängen entspricht einem logischen Kanal.
- Kommunikation mit dem KNX-Bus über integrierte Busklemme
- Rückmeldung über den Status des Moduls und der einzelnen Kanäle
- Möglichkeit, das Verhalten jedes der Kanäle bei Ausfall und Wiederkehr der KNX-Busspannung zu definieren
- Möglichkeit, das Verhalten jedes der Kanäle bei Netzspannungswiederkehr zu definieren
- Zeitfunktionen (Blinken, EIN/AUS verzögern, Treppenhausfunktion mit Vorwarnung und Betriebszeitänderung)
- logische Funktionen (AND, NAND, OR, NOR, XOR, XNOR)
- Grenzwertfunktion
- Sicherheit-Funktionen
- Zwangszustand-Funktionen
- Möglichkeit, Szenen für jeden Kanal mit 1-Bit- und 8-Bit-Befehlen aufzurufen
- manuelle Steuerung des Zustands von jedem Kanal mithilfe der Tasten am Gehäuse
- LEDs zur Anzeige des Zustands von jedem Kanal
- Möglichkeit, ohmsche, induktive und kapazitive Lasten zu schalten
- Möglichkeit der Montage auf einer DIN-Hutschiene (35 mm)
- Konfiguration des Moduls mithilfe der ETS-Software
Firma SATEL sp. z o.o. ist ein privates Unternehmen mit 100 % polnischem Kapital, das sich mit der Entwicklung, Herstellung und Vertrieb von hochwertigen elektronischen Alarmanlagen befasst. Die Produktpalette von SATEL umfasst hauptsächlich Alarmzentralen, Signalgeber, Melder, Leitstellen, Funksteuerungen und Schaltnetzgeräte.
Die Anlagen und die dazugehörige Software basieren auf innovativen Lösungen, die von Grund auf durch das qualifizierte Ingenieur-Team der Forschungsabteilung entwickelt werden. Ständige Investitionen in neue Technologien haben der Firma SATEL die Stellung eines marktführenden Unternehmens verschafft, und die Geschicklichkeit, mit der auf die wechselnden Marktbedürfnisse eingegangen wird, führt zur Entwicklung des Know-hows und zur Verbesserung der Lebensqualität der Benutzer unserer Produkte.
Der Fertigungsprozess verläuft fast zu 100 % automatisch, unter Einsatz einer Fertigungslinie führender Hersteller, wodurch konstante Herstellungsbedingungen und ein höchst zuverlässiges Produkt gewährleistet werden können. Der Einsatz modernster Technologien und die ständige Zusammenarbeit mit den Lieferanten hochwertiger Baugruppen garantiert eine hohe Qualität der technischen Erzeugnisse. Durch die große Kapazität des Maschinenparks und seinen universalen Charakter kann ein sehr attraktives Preis-Leistungs-Verhältnis für alle Produkte erreicht werden.
Um in jeder Fertigungsphase – von der Entwicklung über die Prototypfertigung bis hin zur Serienproduktion – die höchste Qualität zu gewährleisten, muss jedes Produkt eine Reihe von Bedingungen erfüllen. Es wird mehrmals getestet, um optimale Eigenschaften wie Zuverlässigkeit, einfache Installation und Bedienbarkeit zu sichern. Darüber hinaus wird bei SATEL ein zertifiziertes Qualitätsmanagement nach der Norm ISO 9001:2008 angewandt.
Die Produkte von SATEL haben bereits das Vertrauen Tausender Händler, Errichter, Wachschutzunternehmen und Betreiber im In- und Ausland gewonnen. Eine Kette von Vertragshändlern deckt das gesamte polnische Gebiet ab, und die dynamische Entwicklung des Exports ist der beste Beweis für die erfolgreiche Zusammenarbeit mit Partnern aus über 60 Ländern in Europa und Asien.
Wir bieten unseren Kunden kompletten Service und Beratung, Unterstützung für Errichter über eine Hotline, ein technisches Diskussionsforum, direkten Kontakt zur Verkaufsabteilung und die Möglichkeit persönlichen Treffens mit den Vertretern und der Geschäftsleitung der Firma auf Fachmessen. Alle Hinweise von unseren Kunden werden laufend analysiert und bilden so einen starken Ansporn für die Weiterentwicklung und Verbesserung der Erzeugnisse.
Seit der Entstehung im Jahre 1990 entwickelt sich das Unternehmen ständig weiter. Aus diesem Grunde steigt auch die Anzahl der Beschäftigten und beträgt heute ca. 300 Miterbeiter. Die gute Arbeitsatmosphäre und die Mitwirkung des ganzen Teams an der Entwicklung der Firma gehören zu den wichtigsten Faktoren, die sich unmittelbar auf die wachsende Zufriedenheit der Kunden, und letztlich auch auf den Markterfolg des Unternehmens auswirken.
| Abmessungen des Gehäuses | 70 x 92 x 60 mm |
| Betriebstemperatur | 0°C...+45°C |
| Spannungsversorgung | 230 V AC |
| Gewicht | 192 g |
| IP-Schutz | IP20 |
| Maximale Leistungsaufnahme | 5 W |
| Maximales Anzugsmoment | 0.5 Nm |
| Temperaturbereich für Lagerung/ Transport | -25°C...+70°C |
| Anzahl der Felder auf der DIN-Schiene | 4 |
| Konformiätszertifikat | nr 324/15896/19 |
| Maximaler Kabelquerschnitt | 2.5 mm² |
| KNX-Busspannung | 20…30 V DC |
| Stromaufnahme aus dem KNX-Bus | < 10 mA |
| Last-Nennstrom (Leistung) in der Kategorie (AC1) | 16 A / 250 V AC |
| Last-Nennstrom (Leistung) in der Kategorie (AC15) | 3 A / 120 V 1,5 A / 240 V (B300) |
| Last-Nennstrom (Leistung) in der Kategorie (AC3) | 750 W (Einphasenmotor) |
| Last-Nennstrom (Leistung) in der Kategorie (DC1) | 16 A / 24 V DC |
| Last-Nennstrom (Leistung) in der Kategorie (DC13) | 0,22 A / 120 V 0,1 A / 250 V (R300) |
| Minimaler Kontaktstrom | 10 mA |
| Dauerstrombelastbarkeit des Kontaktes | 16 A |
| Maximale Schaltleistung in Kategorie AC1 | 4 000 VA |
| Maximale Schalthäufigkeit (bei Nennlast in Kategorie AC1) | 600 Zyklen/h |
| Maximale Schalthäufigkeit (ohne Last) | 3 600 Zyklen/h |
| Schaltlebensdauer (Schaltzahl) in Kategorie (AC1, 600 Zyklen/h) | > 10⁵ 16 A / 250 V AC |
| Schaltlebensdauer (Schaltzahl) in Kategorie (DC1, 600 Zyklen/h) | > 10⁵ 16 A / 24 V AC |
| Schaltlebensdauer (Schaltzahl) in Kategorie (AC3, I = 3,5 A) | > 2,5 x 10⁵ |
| Schaltlebensdauer (Schaltzahl) in Kategorie (bei Last von 1000 W Glühlampen) | > 0,9 x 10⁵ |
| Maximale Reaktionszeit auf Telegramm | < 20 ms |
| Maximale Anzahl an Kommunikationsobjekten | 69 |
| Maximale Anzahl an Gruppenadressen | 256 |
| Maximale Anzahl an Assoziationen | 256 |
| Ohmsche Last | 3680 W |
| Kapazitive Last | 16 A, max. 200 µF |
| Glühlampen | 3680 W |
| HV-Halogenlampen 230 V | 3680 W |
| NV-Halogenlampen (konventioneller Trafo) | 2000 VA |
| NV-Halogenlampen (elektronischer Trafo) | 2500 W |
| Leuchtstofflampen (unkompensiert) | 3680 W |
| Leuchtstofflampen (parallelkompensiert) | 2500 W, 200 µF |
| Leuchtstofflampen (Duo-Schaltung) | 3680 W, 200 µF |
| Kompaktleuchtstofflampen (unkompensiert) | 3680 W |
| Kompaktleuchtstofflampen (parallelkompensiert) | 2500 W, 200 µF |
| Quecksilberdampflampen (unkompensiert) | 3680 W |
| Quecksilberdampflampen (parallelkompensiert) | 3680 W, 200 µF |
| Maximaler Stoßstrom | 168 A 20 ms; 800 A 200 µs |
| Anzahl der Relaisausgänge (4 unabhängige Schaltkreise mit 1 Relais pro Schaltkreis) | 4 |
